Mantel-Einschraub-Thermoelement TE-M2

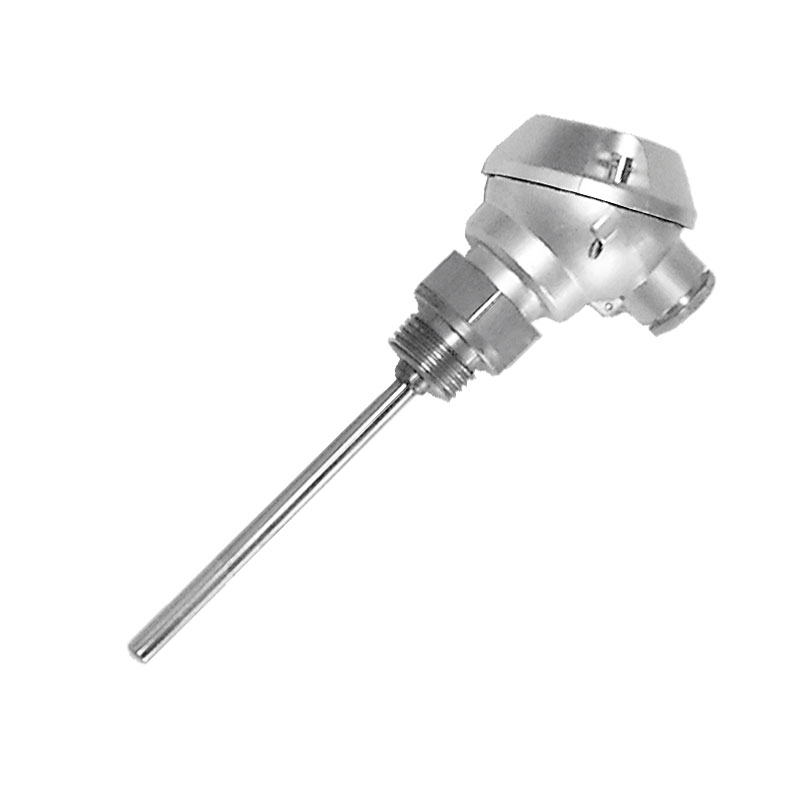

• Produktbild
• Maßzeichnung
• Anschluss Schaltbild

Anwendung/Beschreibung

In einer biegsamen dünnwandigen Mantelleitung befinden sich Thermodrähte, die zur Temperaturmessung überwiegend in Industrieanlagen, Kraftwerken, im Motorenbau und auf Prüfständen dienen. Durch den guten Wärmeübergang zwischen Mantel und Thermopaar verfügen sie über schnelle Ansprechzeiten und hohe Messgenauigkeit.

Technische Daten

Messbereich:	-200...+1150°C
Typen:	Typ K (NiCr-Ni) Typ J (Fe-CuNi) Typ L (Fe-CuNi)
Schaltungsart:	2-Leiteranschluss
Anschlusskopf:	Form B, Form J; Aluminium, Farbe grau
Genauigkeit:	Klasse1 ± 1,5K; DIN EN 60584
Einbaulänge:	50mm - 2000mm
Prozessanschluss:	Einschraubgewinde G1/2
Material Schutzhülse	Inconel - 2.4816 Edelstahl - 1.4541
Hülsendurchmesser:	3mm; 4,5mm; 6mm
Schutzart:	IP65 nach EN 60529
Optional:	Halsrohr Ausführung als Doppel-Thermopaar

• Sensoren

  TE-M2-K (NiCr-Ni)
  TE-M2-J  (Fe-CuNi)
  TE-M2-L (Fe-CuNi)

• Länge

  Einbaulängen: auf Anfrage

  Halsrohrlängen: auf Anfrage
