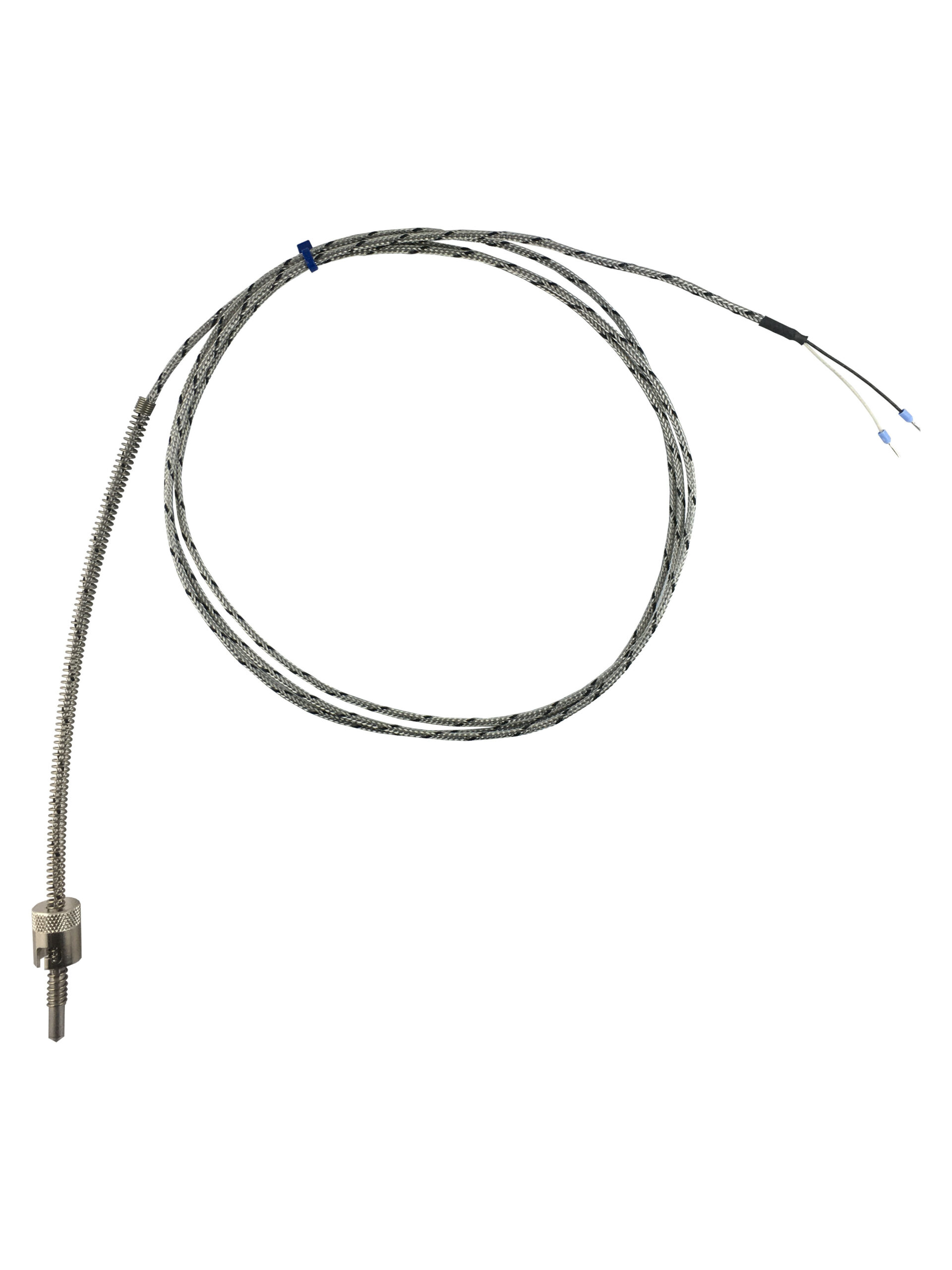

Bajonettfühler mit passivem Ausgang
Anwendung/Beschreibung
Dient zur Temperaturerfassung in planen oder spitzen Bohrungen häufig in der Kunststoffindustrie. Durch die Gewindesteigfeder wird ein konstanter Anpressdruck der Messspitze gewährleistet.
Technische Daten
| Messbereich: | -30...+400°C |
|---|---|
| Sensoren: | siehe Übersicht (optional auch mit zwei Sensoren) |
| Schaltungsart: | 2-Leiteranschluss (optional 3- oder 4-Leiteranschluss) |
| elektr. Anschluss: | abisolierte Enden mit Aderendhülsen |
| Prozessanschluss: | Bajonettkappe 12mm oder 14mm |
| Gewindesteigfeder: | Edelstahl, 200mm |
| Anschlusskabel: | Glasseide/Edelstahlgeflecht (2 x 0,22mm²) |
| Einbaulänge: | 10mm - 190mm |
| Schutzrohrwerkstoff: | Edelstahl 1.4571 |
| Schutzrohrdurchmesser: | 6mm, 8mm, 10mm |
| Messspitze: | plan oder 120° |
| Schutzart: | IP54 nach EN 60529 |
| Optional: | Gewindestücke mit Sechskant bzw. Rohrform |
