Rohranlegetemperaturmessumformer mit umschaltbaren Messbereichen
Anwendung/Beschreibung
Anlegetemperaturmessumformer im robusten Kunststoffgehäuse mit Spannband dienen zur Temperaturerfassung an Leitungen, Rohren (z.B. Kalt- und Warmwasser) oder Heizungssträngen und wandeln den Messwert in ein lineares Ausgangssignal 0-10 V bzw. 4-20 mA um. Mit Hilfe des mitgelieferten Spannbandes wird der Anlegeblock direkt auf dem Rohr befestigt. Die Messbereichsumschaltung erfolgt durch DIP-Schalter.
Technische Daten
| Messbereiche: | -50...+50°C, -20...+80°C, 0...+50°C, 0...+100°C, 0...+160°C, -50...+160°C mit DIP-Schalterreihe wählbar (optional andere MB) |
|---|---|
| Spannungsversorgung: | 24 VAC ± 10% (nur bei Spannungsausgang) |
| Umgebungstemperatur: | -30...+70°C |
| Sensor: | Pt1000 |

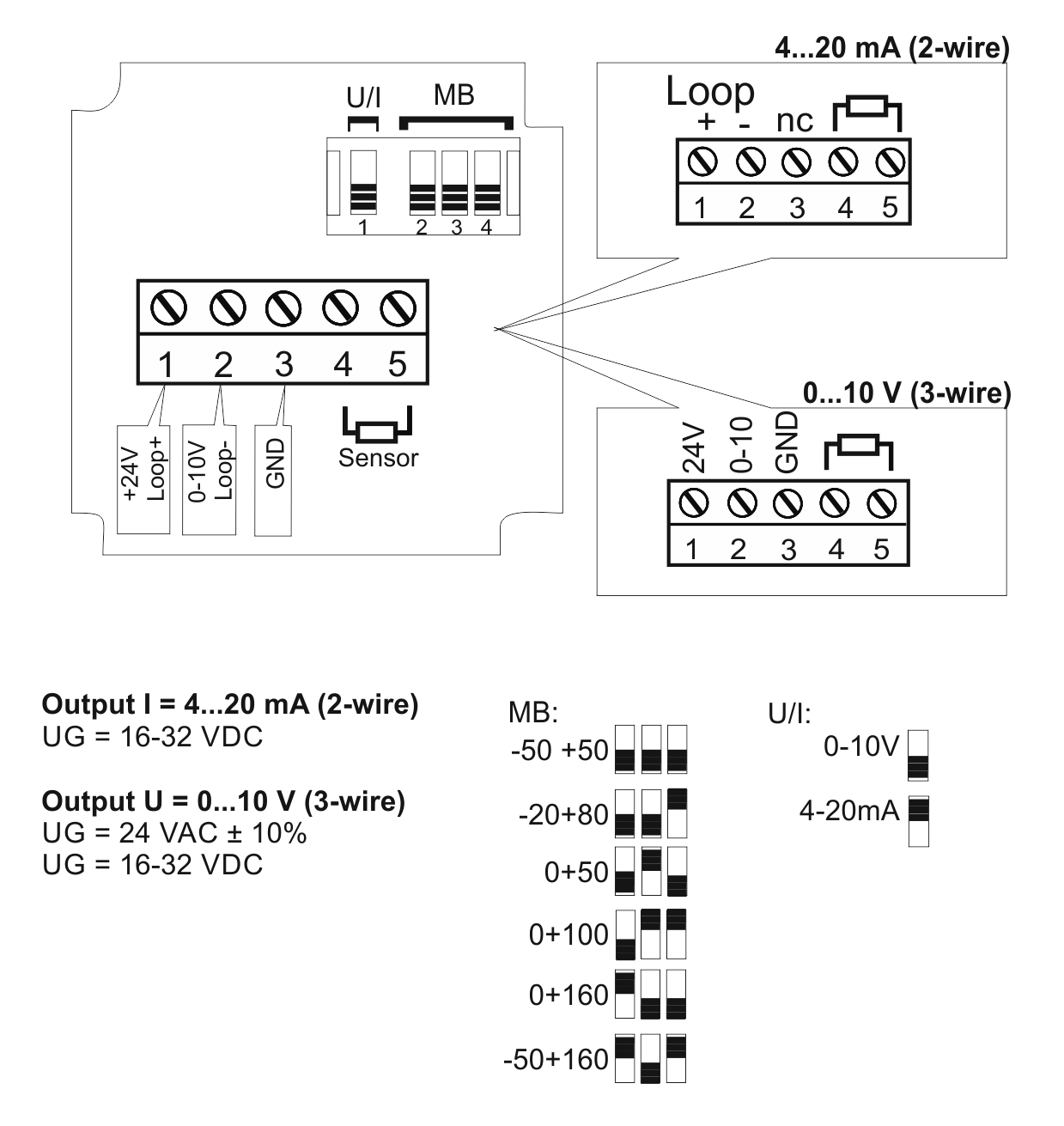

| Schaltungsart: | 2-/ 3-Leiteranschluss |
| Prozessanschluss: | Endlosspannband mit Schloss aus Metall |
| Spannbandabmessungen: | Ø=13-92 (1/4 - 3“), 300mm |
| Gehäuse: | Kunststoff, Farbe weiß |
| Verschraubung: | M16 x 1,5 |
| Isolationswiderstand: | >/= 100MOhm, bei 20°C (500V DC) |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
| Zubehör: | Wärmeleitpaste |
