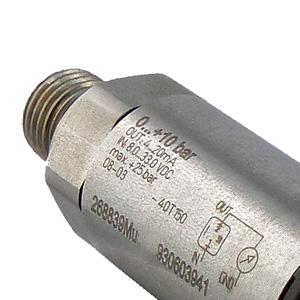

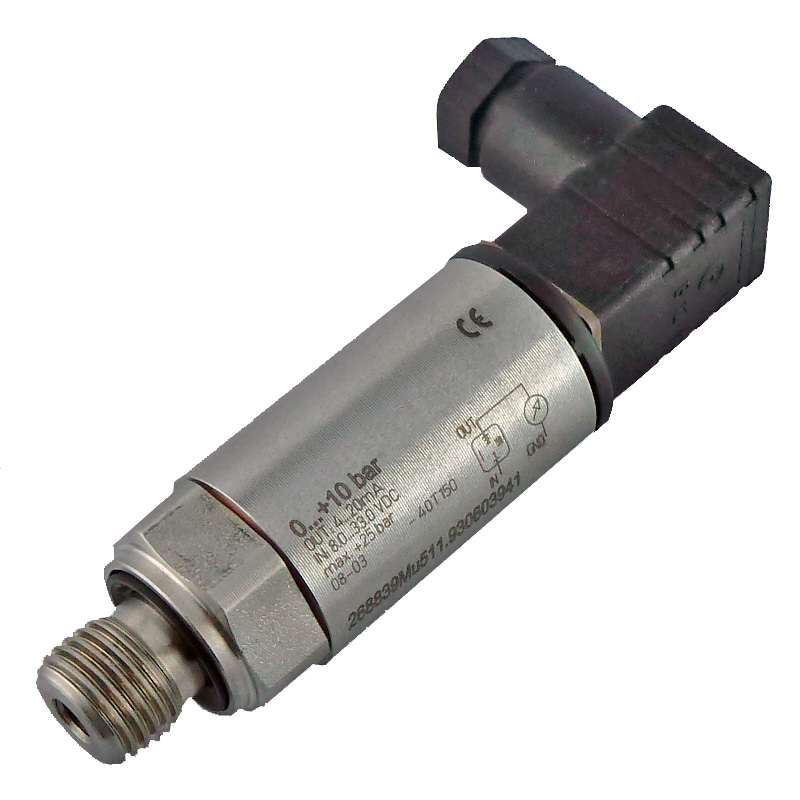

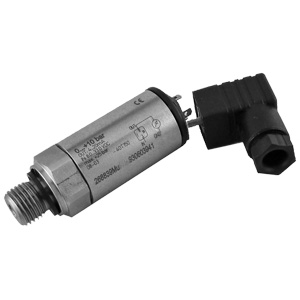

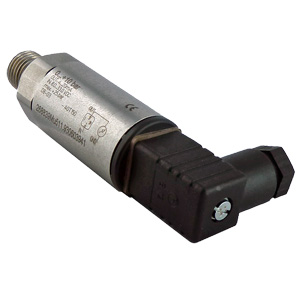

Druckmessumformer mit Mini DIN-Stecker und aktivem Ausgang
Anwendung/Beschreibung
Zur Messung von Drücken in gasförmigen und flüssigen Medien in der Hydraulik, Pneumatik sowie im Maschinen- und Anlagenbau. Die Messgröße wird in ein Normsignal umgewandelt.
Technische Daten
| Versorgungsspannung: | 24 VAC ± 15% bei Ausgang 0 -10V |
|---|---|
| Messbereiche: | 0...1bar, 0...2,5bar, 0...6bar, 0...10bar, 0...16bar, 0...25bar, 0...40bar |

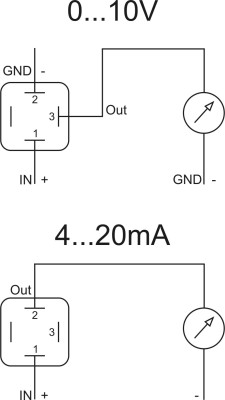

| Ausgangssignal: | 0 -10V oder 4...20mA |
| Druckanschluss | G1/4” hinten dichtend (nach DIN 3852, Form E), optional mit Adapter für G 1/2” |
| Messzelle: | Keramik |
| Montage: | direkt auf Druckleitung |
| mediumberührende Teile: | Edelstahl 1.4305 |
| Temperaturbereich: | -40...+150°C |
| Ansprechzeit: | 2ms, typ. 1ms |
| Überlast / Berstdruck: | < 6 bar: 3 x FS |
| Gesamtfehler: | < ± 0,3% FS |
| Lastwechsel: | < 100 Hz |
| elektr. Anschluss: | Stecker DIN EN 175301-803-C |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
| Zubehör: | Adapter G1/2 |
