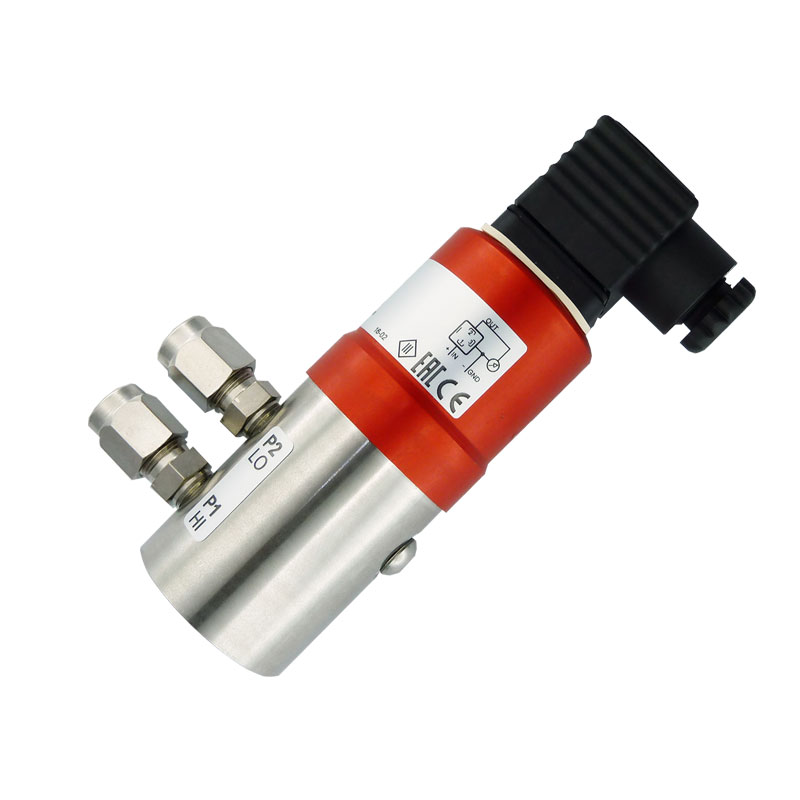

Differenzdruckmessumformer mit DIN-Stecker und aktivem Ausgang
Anwendung/Beschreibung
Zur Messung von Drücken und Differenzdrücken in flüssigen und gasförmigen Medien, in der Hydraulik, Pneumatik sowie im Maschinen- und Anlagenbau. Die Messgröße wird in ein Normsignal umgewandelt.
Technische Daten
| Versorgungsspannung: | 24 VAC ± 10%; 18-33 VDC |
|---|---|
| Messbereiche: | 0...0,5bar, 0...1bar, 0...1,6bar, 0...2,5bar, 0...4bar, 0-6bar, 0-10bar, 0-16bar |
| Ausgangssignal: | 0 -10V (3-Leiter), 4...20mA (2-Leiter) |
| Druckanschluss: | Innengewinde Edelstahl G1/8" - 27 NPT |
| Messzelle: | Keramik |
| Montage: | Einbaulage beliebig |
| mediumberührende Teile: | INOX 1.4305, Keramik, Dichtmaterial EPDM |
| Temperaturbereich: | -15...+80°C |
| Ansprechzeit: | < 5ms |
| Überlast: | abhängig vom Bereich siehe Übersicht |
| Berstdruck: | 1,5 x Systemdruck |
| Systemdruck: | max. 25 bar |
| Gesamtfehler: | < 1,3% |
| Isolationswiderstand: | ≥ 100 MOhm bei 20°C |
| Gehäuse: | Edelstahl 1.4305 |

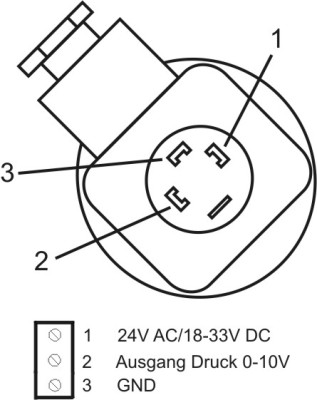

| elektr. Anschluss: | Stecker DIN EN 175301-803-A |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
| Zubehör: | Montagewinkel (im Lieferumfang enthalten) |
